Автомобильный тепловизор Planck N-Driver P101B

Planck N-Driver P101B

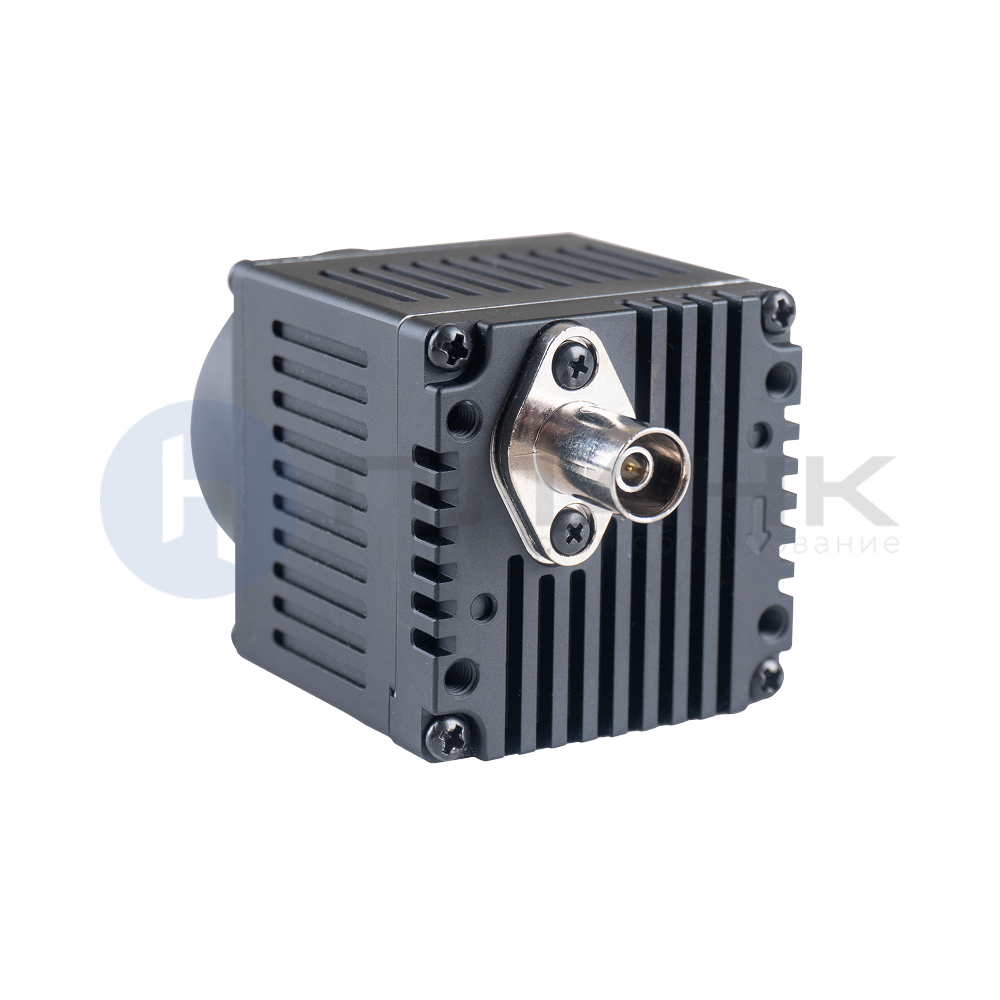

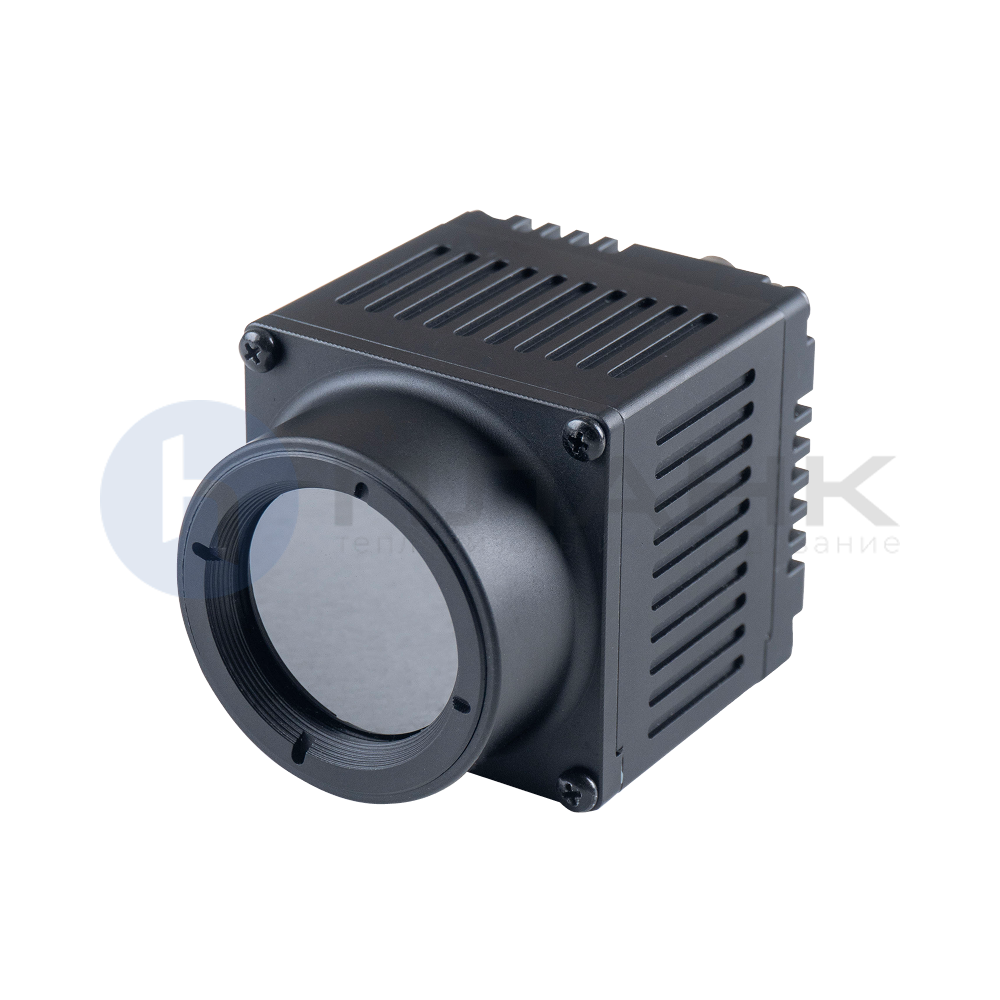

Внешний вид изделия

Внешний вид изделия

Детектор

Тип датчика

Неохлаждаемый инфракрасный датчик на основе оксида ванадия, действующий в фокальной плоскости

Спектральный диапазон

8-14 мкм

Разрешение

384×288

Размер пикселя

12×12 мкм

Тепловая чувствительность

детектора NETD

≤40 мК

Оптика

Эффективное фокусное расстояние

9,1 мм, F#1.0

Поле зрения

28°×21°

Пространственное разрешение

1,32 мрад

Отклонение оптической оси

до 10 пикселей

Видеоизображение

Частота кадров на выходе

изображения

50 Гц

Формат изображения

YUV 422

Режим отображения изображения

Поддерживаются псевдо-цвета. Имеется возможность отображать горячие участки белым, черным, зеленым, синим цветом или радугой. По умолчанию для отображения горячих участков используется "белый"

Алгоритм обработки изображений

Шумоподавление 3D в формате RAW, улучшение качества и коррекция изображения

Источник питания

Входное напряжение

TYP 12В (9В -16В)

Потребляемая мощность

≤2 Вт (источник питания 12 В, без обогрева окошка объектива)

≤6 Вт (источник питания 12 В, запуск обогрева окошка объектива)

Выходной интерфейс

Тип интерфейса соединителя

Fakra, тип Z

Видеовыход

GMSL2

Интерфейс видеовыхода

LVDS

Сериализатор

Max9295A

Интерфейс связи

I2C

Функция внешней синхронизации

Поддерживается

Параметры окружающей среды

Рабочая температура

от -40°C до 85°C

Температура хранения

от -40°C до 95°C

Класс защиты (от попадания влаги и пыли)

IP67 и IP69K

Автоматический обогрев окошка объектива

Поддерживается

Класс датчика автомобиля

Да

Физические характеристики

Размер

36×36×46,5 мм

Вес

120 г

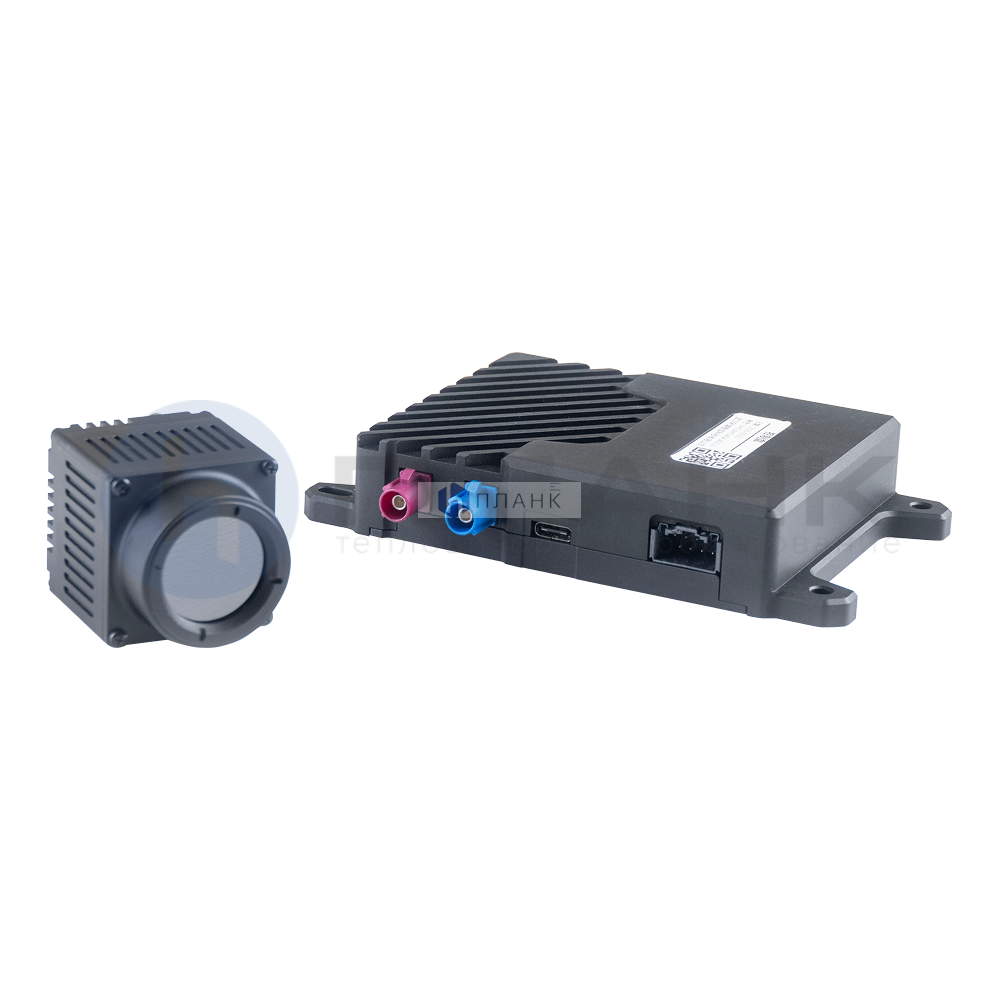

Внешний вид изделия

Тепловизионная камера + блок аналитики

Функция реализации

Функция обнаружения и идентификации пешеходов и транспортных средств, данная функция предупреждает о возможном столкновении

Обнаруживаемые объекты

Пешеходы, транспортные средства

Расстояние обнаружения

Пешеход > 150 м; Транспортное средство > 350 м

Дальность обнаружения объектов

Система распознает человека на расстоянии 5~80 м и транспортное средство на расстоянии 5~100 м

Коэффициент распознавания

Пешеход: 96%; Транспортное средство: 98%

Интерфейс

Интерфейс видеовыхода

Разъем RCA

Формат видеовыхода

Поддержка CVBS и UVC

Частота кадров на выходе

25 Гц

Разрешение видеовыхода

PAL: 720×576 NTSC: 720×480

Интерфейс связи

USB (интерфейс Type C)

Аудиоинтерфейс

Поддержка PWM-выхода, привод внешнего зуммера

Функция внешней синхронизации

Поддерживается

Источник питания

Входное напряжение

Камера: с питанием от POC

Блок аналитики: 1 Источник питания постоянного тока 12 В (9 В-32 В) 2 USB-источник питания (4,5 В-5,5 В)

Потребляемая мощность

≤5 Вт (источник питания 12 В, без обогрева окошка объектива)

≤8 Вт (источник питания 12 В, запуск обогрева окошка объектива)

Параметры окружающей среды

Рабочая температура

от -40°C до 85°C

Температура хранения

от -40°C до 95°C

Физические характеристики

Размер

Камера: 36×36×46,5 мм

Блок аналитики: 100×80×24 мм

Вес

Камера: 120 г

Блок аналитики: 500 г

Класс защиты (от попадания влаги и пыли)

Камера: IP67 и IP69K

Блок аналитики: IP5k0

Автомобильный класс

Да
